La plateforme Technique de tomographie à rayon X
Responsable technique : Bastien WALTER
Responsable Scientifique : Lucille CARBILLET
Sommaire
La plateforme technique de tomographie à rayon X
La plateforme technique de tomographie à rayon X est :
♦ insérée au sein du réseau RéGEF,
♦ et en cours de labelisation Infra + via la plateforme ANATELo.
La plateforme technique de tomographie à rayons X accompagne les partenaires académiques et industriels dans leurs projets de recherche et développement, en mettant à disposition son expertise et ses moyens techniques dédiés à l’imagerie 3D par rayons X. La plateforme possède 2 tomographes (voire les caractéristiques plus bas).
La tomographie à rayons X analyse, de manière non destructive, la structure interne d’un échantillon solide. Elle fournit une reconstruction volumique en 3D à partir d’une série d’images en niveaux de gris, reflétant les différences de densité des matériaux traversés par le faisceau.
Les études par tomographie à rayon X permettent d’explorer les caractéristiques de la structure interne d’un échantillon :
♦ les dimensions et les formes,
♦ la répartition spatiale et les proportions des différentes phases,
♦ la présence d’hétérogénéités et de défauts (pores, inclusions, phases minérales, etc.).
La plateforme dispose de deux micro-tomographes. Ils couvrent une large gamme de matériaux, de résolutions et de tailles d’échantillons. La taille des objets tomographiés peut varier de plusieurs dizaines de centimètres à moins de 1 mm. La résolution spatiale, généralement de l’ordre de 5-15 μm, peut atteindre 0,5 μm pour les plus petits échantillons.
Il est possible de réaliser des expérimentations in situ sous faisceau X et d’être formé à l’utilisation autonome du tomographe Phoenix Nanotom (Baker Hugues) pour ceux qui souhaitent réaliser un large nombre d’acquisitions.
Expertises techniques
Quelles sont les expertises techniques de la plateforme Tomographie à Rayons X ?
♦ Imagerie 3D non-destructive des matériaux
♦ Caractérisation de la structures des matériaux géologiques
♦ Reconstruction et analyse automatisées par deep learning
♦ Expérimentations in-situ sous faisceau X
♦ Prestation de service en imagerie et analyse de tomographie à rayons X
♦ Métrologie et mesures haute résolution
Voir toutes les expertises de GeoRessources en Microscopie et Spectroscopies.
Équipements et financeurs

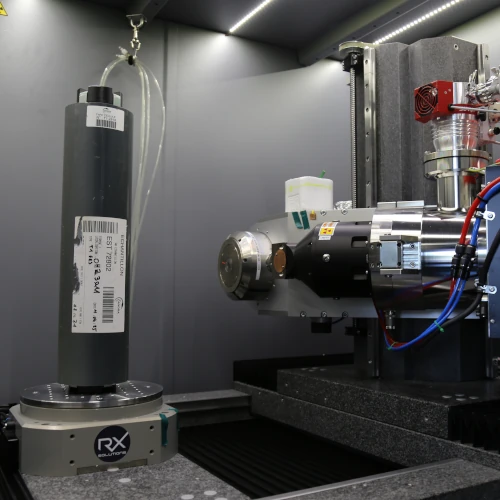

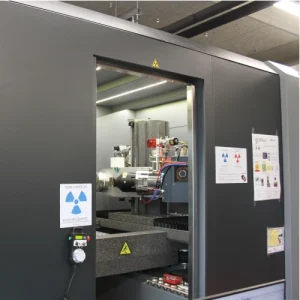

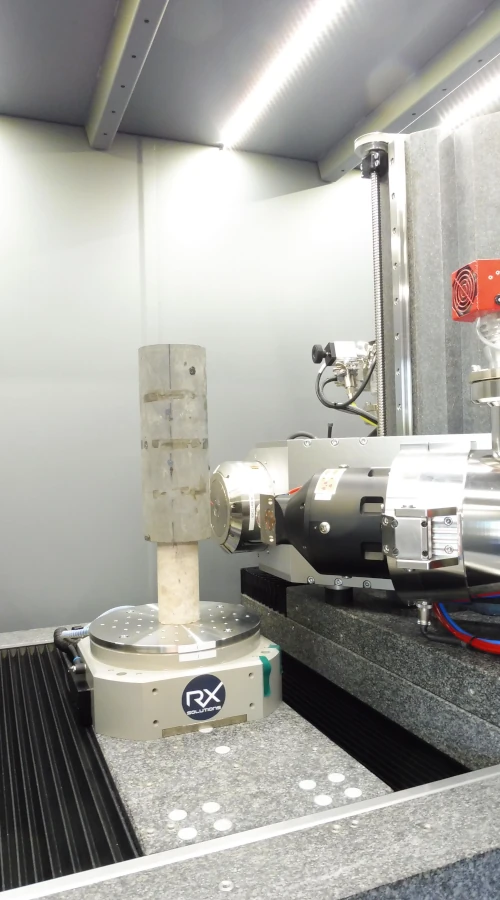

♦ Le tomographe EasyTom XL (RX Solutions) est un large équipement modulable, permettant d’inspecter avec précision différentes tailles d’objets. Il dispose de deux source à rayons X de haute résolution et haute puissance :
– un Nano foyer 160 kV, permettant des analyses de haute précision, avec une résolution pouvant atteindre 0.4 μm.
– et un Micro foyer 230 kV, permettant d’inspecter des échantillons plus denses et plus épais.
Il dispose également de deux types de détecteurs, un écran plan et une caméra CCD, en fonction des dimensions et propriétés des matériaux étudiés.
Le volume et les équipements de ce tomographe permettent la mise en place et l’analyse d’objets volumineux pouvant aller jusqu’à 600 mm de diamètre, 720 mm de hauteur et 80 kg, en assurant une stabilité au cours des acquisitions. Ces caractéristiques permettent également l’installation de dispositifs permettant des expérimentations sous faisceau X.

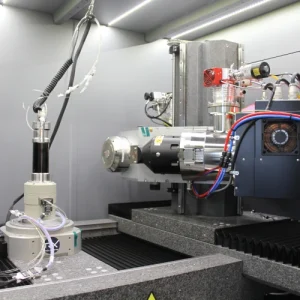

Ce tomographe est également être équipé d’une machine thermorégulée DebenCT5000, permettant les essais de résistance en tension/compression uniaxiale (5kN ; -20 °C <T< 180°C).

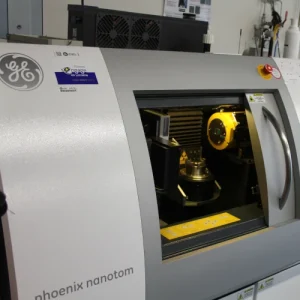

♦ Le tomographe Phoenix Nanotom (Baker Hugues) dispose d’un générateur de rayons X avec un niveau d’énergie réglable entre 10 kV et 180 kV et d’un écran plan. Ce tomographe peut accueillir des échantillons jusqu’à 120 mm de diamètre, 150 mm de hauteur et 2 kg.
Plusieurs organismes ont aidé GeoRessources à financer les équipements présents sur la plateforme. Parmi eux, on retrouve :
Plan d’accès de la plateforme technique de tomographie à rayon X
La plateforme technique de de tomographie à rayon X est située à l’adresse suivante :
Institut Jean Lamour
Campus Artem,
2 allée André Guinier,
54011 Nancy.
Coordonnées GPS : 48.672838159816386, 6.171283288356554
